Plastigage (Blå)

Denne tekst er oversat af google oversætter!

Plastigage, giver en hurtig og præcis måde at tjekke med frirum. Plastigage er en speciel ekstruderet plast tråd af en bestemt diameter og med nøje kontrolleret knuse egenskaber. Materialet er rund, glat og smidig gennem en bred vifte af temperaturer. Ekstrem kulde vil gøre det lidt skørt og varme vil blødgøre materialet. Dog Plastigage stadig brugbart og nøjagtige gennem alle normale atmosfæriske variationer af temperatur og fugtighed i arbejdet områder, hvor der er forsynet med attester kan kontrolleres. Produktet har været brugt og anbefalet af mange bil-og førende forsynet fremstiller såvel som uafhængige værksteder og mekanikere, for over 30 år, så dens fysiske stabilitet er rigeligt dokumenteret.

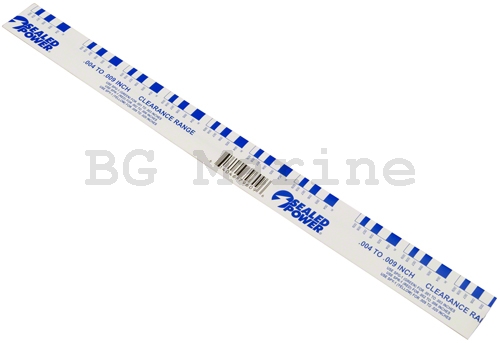

Plastigage er pakket i kalibreret kuverter, tolv kuverter hver kasse. Disse kuverter ikke blot beskytte plast tråde, men også bruges direkte som skalaer til at måle med regnskabsafslutningen. Begge sider af konvolutten trykkes med en skala fra gradinddelinger. Den ene side er kalibreret i inches, den anden i millimeter. Tallene på skalaen, er den forsynet med regnskabsafslutning i tusindedele af en tomme, eller i millimeter. Når den flade del af Plastigage i en bærende eller tidsskrift er matchet i bredden med de relevante nummererede graduering, skal den bærende clearance er aflæses direkte på skalaen. Skalaen gradueringer gentages hver 3 / 4 "på kuverten, som indeholder et stykke af Plastigage ca 12" lang. Dette er normalt tilstrækkeligt til at kontrollere både hoved-og forbinder stangen med regnskabsafslutningen for en motor.

SÅDAN SKAL DU BRUGE PLASTIGAGE


Når du kontrollerer forbinder stang lejer, dreje krumtappen, så dagbogen, der skal kontrolleres, er omkring 30 ° fra bunden døde center.
Fjern med hætte og tørre olie fra de bærende indsætte og krumtapaksel tidsskrift.

Riv et stykke af Plastigage så længe den fulde betydning bredde. (Riv både gennem kuverten og plast tråd på samme tid.) Læg stykke Plastigage i hele bredden af den lavere lejebøsninger omkring 1 / 4 "off center.

Installer og stram med hætte til den korrekte moment specifikationer. Må ikke rotere krumtapakslen, samtidig med at thischeck.
Fjern med hætte. Den flade Plastigage vil holde sig til enten lejebøsninger eller krumtapakslen.

Sammenlign bredden af den flade Plastigage på det bredeste sted med gradueringer på det stykke af konvolutten revet i Trin 2. Det nummer i den inddeling, som matcher den flade Plastigage bredde, angives den samlede forsynet clearance i tusindedele af en millimeter eller i millimeter.

Hvis bredden af den flade Plastigage ikke fuldstændig overens med et af konvolutten eksamener, kan interpolation bruges til at bestemme den brøkdel af en tusindedel på samme måde som ved brug mikrometer.

TAPER

Når den ene ende af den flade Plastigage er bredere end det andet, viste en forskel i clearance er. Denne forskel er mængden af tilspidsning i dagbogen. Måle begge ender af den flade Plastigage. Forskellen mellem den brede og smalle læsninger er det omtrentlige beløb af taper.

Rundhed

Dette kan være ca bestemmes som følger:

1 Placer forbinder stangen nederst døde centrum og måle de bærende clearance med Plastigage.

2. Roter krumtappen omkring 100 fra bunden døde center og igen se den bærende clearance med Plastigage.

Forskellen mellem den bærende fritrum målt i trin 1 og 2 omtrentlige out-of-rundhed.

Efter afslutningen af en afvikling kontrol, den flade Plastigage kan blive ridset fra den bærende eller et tidsskrift med en tommelfinger negl. Dog ingen skade sker, hvis flytningen er over-set. Plastigage er olie opløselige og vil forsvinde inden for et par omdrejninger af krumtapakslen.
